一、概述
測試樁設計為多功能測試樁,,用于陰極保護參數的檢測,是管道管理維護中必不可少的裝置,按測試功能沿線布設。測試樁用于管道電位、電流、絕緣性能的檢測,本裝置裝有6個接線柱,可以根據設計單位的具體要求方便地組成電位、電流、犧牲陽極、絕緣性能測試樁或交叉管道測試樁等。

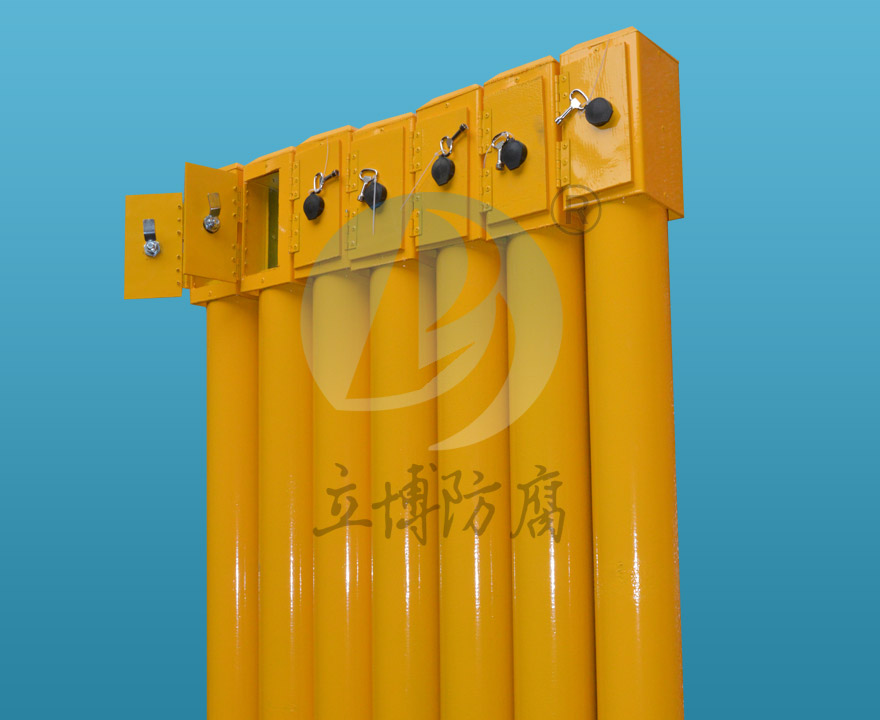

測試樁由樁體、測試接線板、測試導線和銘牌等幾部分組成。
二、測試樁的分類:
1、按材質分:鋼質測試樁、水泥測試樁、塑料測試樁。鋼質測試樁又分為碳鋼測試樁和不銹鋼測試樁。
2、按功能分:
● 電位測試樁:主要用于檢測保護電位
● 犧牲陽極測試樁:用于連接犧牲陽極,測量犧牲陽極的性能參數
● 電流測試樁:測量管中電流
● 保護效果測試樁:連接測試片。

三、規格型號

四、測試樁主要特點
2.1 用優質無縫鋼管制造,規格為φ108mm×4 mm× 3000mm、φ108mm×4 mm× 2000mm、1800 mm×Φ89 mm×3 mm。外涂層采用防紫外線靜電粉末噴涂,經久耐用,外表美觀。
2.2 測量門嵌入門框,且門與門框周邊間隙小,具有防撬功能。
2.3 鎖芯深藏鎖杯底部,鎖門扣由彈性簧片支架限位,非專用鎖匙,無法插入鎖體擰開測量門。
2.4 測量門鎖芯呈凸起等邊三角形,且被杯形鎖體圍住,起保護鎖芯作用,防止門鎖被破壞。
2.5 測量門軸套與門軸分別焊接在門和門框上,堅固靈活。
2.6 接線板上的接線端子為6柱型,用環氧玻璃纖維板制作。接線端子適于連接截面為6~10mm2的電纜。
2.7 埋地深度：800mm。
2.8 公司也可根據客戶需求定做不同規格的測試裝。接線板上的接線端子也可做成8柱型
.
