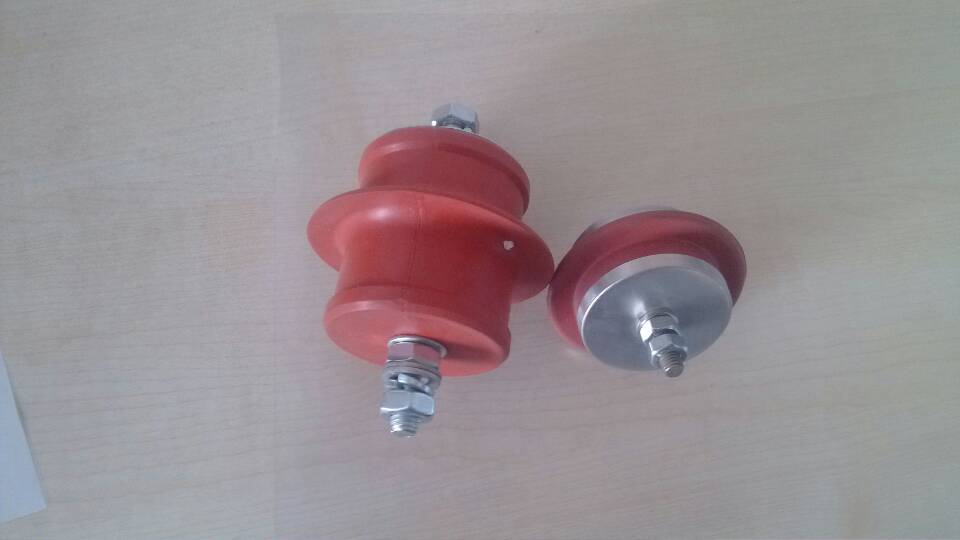

避雷器是變電站保護設備免遭雷電沖擊波襲擊的設備。
避雷器按其發展的先后可分為:保護間隙——是最簡樸形式的避雷器;管型避雷器——也是一個保護間隙,但它能在放電后自行滅弧;閥型避雷器——是將單個放電間隙分成很多短的串聯間隙,同時增加了非線性電阻,進步了保護機能;磁吹避雷器——利用了磁吹式火花間隙,進步了滅弧能力,同時還具有限制內部過電壓能力;氧化鋅避雷器——利用了氧化鋅閥片理想的伏安特性(非線性極高,即在大電流時呈低電阻特性,限制了避雷器上的電壓,在正常工頻電壓下呈高電阻特性),具有無間隙、無續流殘壓低等長處,也能限制內部過電壓,被廣泛使用
。當沿線路傳入變電站的雷電沖擊波超過避雷器保護水平時,避雷器首先放電,并將雷電流經由良導體安全的引入大地,利用接地裝置使雷電壓幅值限制在被保護設備雷電沖擊水平以下,使電氣設備受到保護。
